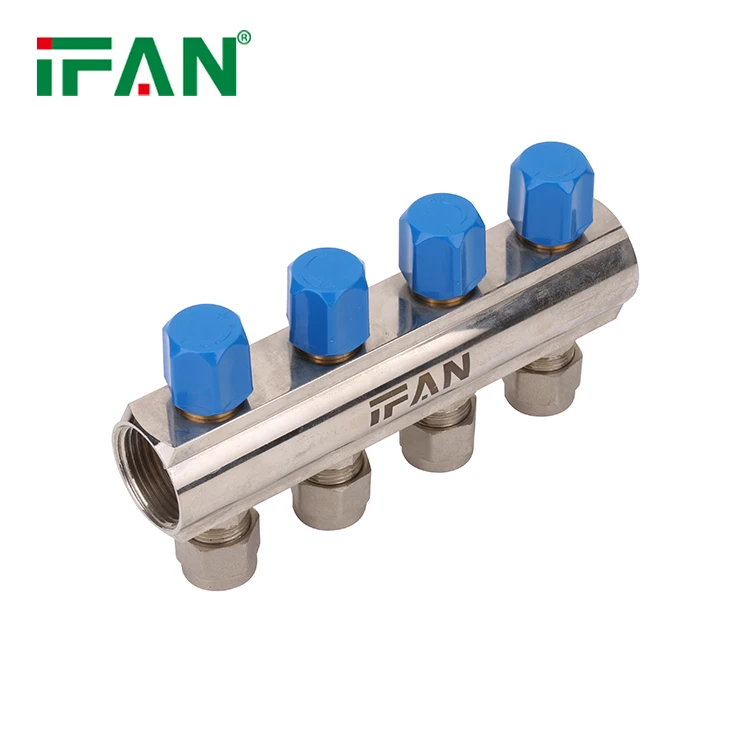

床暖房マニホールドは、温水式床暖房システムの重要なコンポーネントです。 これは、建物内の個々の暖房回路に供給される温水または暖房流体の中央配給ポイントとして機能します。 マニホールドは熱分布の適切なバランスと制御を保証し、各ゾーンまたは部屋で効率的かつ快適な暖房を可能にします。 このガイドでは、床暖房マニホールドの基本的な紹介と動作原理を説明します。
床暖房マニホールドの機能: 床暖房マニホールドの主な機能は、加熱された水または加熱流体の流れを制御し、個々の加熱回路に分配することです。 これは、熱源 (ボイラー、ヒートポンプなど) からの供給パイプが、さまざまな加熱ゾーンまたは部屋につながる複数の戻りパイプに接続する中心ハブとして機能します。
床暖房マニホールドのコンポーネント: 一般的な床暖房マニホールドは、いくつかの主要なコンポーネントで構成されています。
ａ． 供給接続と戻り接続: マニホールドには、供給パイプと戻りパイプの入口接続と出口接続があります。 供給接続は熱源から加熱された水を受け取り、戻り接続は冷却された水を再加熱のために熱源に戻します。
b. 流量計: 流量計は各回路に組み込まれており、特定の回路を通過する水の流量を測定します。 これはシステムのバランスをとり、すべてのゾーンにわたって均一な熱分布を確保するのに役立ちます。
c. 隔離バルブ: 隔離バルブは各回路の供給側と戻り側の両方に取り付けられており、システム全体に影響を与えることなく、個別の遮断制御と特定ゾーンのメンテナンスが可能になります。
d. バランスバルブ: バランスバルブは、各回路への水の流れを調整するのに役立ちます。 これらのバルブを使用して流量を調整することで、システムのバランスをとり、各ゾーンに必要な熱出力を供給することができます。
e. 混合バルブ: 一部のシステムでは、回路に分配される前に加熱水の温度を制御するために混合バルブがマニホールドに組み込まれている場合があります。 これにより、各ゾーンの正確な温度制御が可能になります。
f. エアベント: 通常、システムから閉じ込められた空気を除去し、適切な水の循環を確保し、エアロックを防ぐためにエアベントまたはブリードバルブが組み込まれています。
g. 温度計: 加熱流体の温度を監視するために、温度計を供給接続と戻り接続に取り付けることができます。
床暖房マニホールドの動作原理: 床暖房マニホールドの動作原理には、次の手順が含まれます。
ａ． 熱源: 加熱された水または加熱流体は、ボイラーやヒートポンプなどの熱源から供給され、マニホールドの供給接続部に入ります。 流入水の温度はシステム要件に基づいて制御されます。
b. 回路への分配: 加熱された水は、供給接続から流量計とバランシング バルブを介して個々の回路に分配されます。 これらのコンポーネントは流量を調整し、システム全体に熱が均一に分散されるようにします。
c. バランスと制御: 流量計とバランスバルブにより、各ゾーンまたは部屋への熱出力の正確なバランスと制御が可能になります。 流量を調整することで、建物全体の温度と快適さのレベルを均一に維持できます。
d. 戻り経路: 加熱回路を循環した後、冷却された水は戻り接続を介してマニホールドに戻ります。 戻り経路には、必要に応じて戻り水の温度を調整するためのミキシングバルブが組み込まれていてもよい。
e. 再加熱: 戻された冷却水は、システム内で再加熱および再循環するために熱源 (ボイラーまたはヒートポンプ) に戻されます。
f. 監視とメンテナンス: マニホールドには、システムのパフォーマンスを監視し、閉じ込められた空気を抜くなどのメンテナンス作業を可能にする温度計と通気口が含まれる場合があります。
各加熱回路への加熱流体の流れと温度を効率的に制御することにより、床暖房マニホールドは建物全体に均一な熱分布と最適な快適性レベルを保証します。
最後の注意: 床暖房マニホールドの設計および設置の際には、プロの HVAC エンジニアまたは信頼できる床暖房システム プロバイダーに相談することが重要です。 これらは、特定の加熱要件に合わせて適切なサイジング、コンポーネントの選択、システム構成を確保するのに役立ちます。 マニホールドの定期的なメンテナンスと定期点検も、床暖房システムの全体的な効率と寿命の向上に貢献します。
