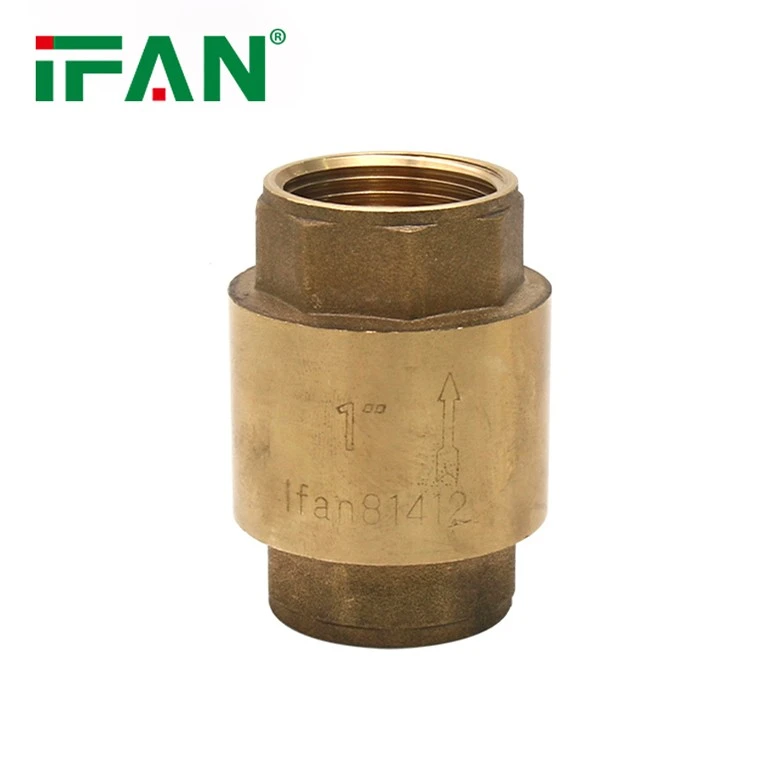

水用チェックバルブ

IFAN工場 30+年製造経験サポート色/サイズカスタマイズサポート無料サンプル。カタログと無料サンプルのご相談を歓迎します。これは私たちのFacebookですウェブサイト:www.facebook.com、クリックして IFAN の製品ビデオをご覧ください。Tomex 製品と比較すると、品質から価格まで当社の IFAN 製品は最良の選択です。購入を歓迎します。

導入

ウォーターハンマー効果は、真鍮製逆止弁を使用する流体システムなどの流体システムで一般的であり、損害を与える可能性のある現象です。この影響により、重大な圧力サージ、騒音、さらには構造的損傷が発生する可能性があります。ウォーターハンマーの原因を理解し、効果的な緩和策を実施することは、流体システムの完全性と効率を維持するために非常に重要です。この記事では、ウォーター ハンマー効果、真鍮製逆止弁への影響、およびそれを軽減するためのさまざまな戦略について説明します。

ウォーターハンマーを理解する

油圧衝撃としても知られるウォーターハンマーは、動いている流体が突然停止または方向転換を強いられたときに発生します。これは、バルブの急速な閉鎖、ポンプの停止、または流速のその他の急激な変化によって発生する可能性があります。突然の停止により圧力波が流体中を伝わり、衝撃波が発生し、次のような結果が生じる可能性があります。

1. 圧力サージ: 衝撃波により圧力が急激に増加し、真鍮製逆止弁などのシステム コンポーネントの設計限界を超える可能性があります。

2. 振動と騒音: 圧力波は振動や大きな衝撃音を引き起こす可能性があり、システムに潜在的なストレスがかかっていることを示します。

3. 構造的損傷: ウォーターハンマー現象が繰り返されると、パイプ、継手、バルブの疲労や故障につながる可能性があります。

真鍮製チェックバルブのウォーターハンマーの原因

真鍮製逆止弁は逆流を防止し、一方向の流れを確保する機能があるため、ウォーターハンマーの影響を受けやすいです。主な原因は次のとおりです。

1. バルブの急速な閉鎖: 逆止弁が急速に閉じると、流体の流れが突然停止し、圧力波が発生する可能性があります。

2. 高い流速: 高い流体速度はシステム内の運動エネルギーを増加させ、突然の流れが停止した場合の影響をより深刻にします。

3. システム設計: 不十分な空気室や圧力解放機構の欠如など、システム設計が不適切であると、ウォーターハンマー効果が悪化する可能性があります。

真鍮製チェックバルブへの影響

ウォーターハンマー効果は、真鍮製逆止弁にいくつかの悪影響を与える可能性があります。

1. 圧力スパイク: 過剰な圧力により、バルブ本体や内部部品の変形や亀裂が発生する可能性があります。

2. シールの損傷: 急激な圧力変化によりシールやガスケットが損傷し、漏れが発生する可能性があります。

3. 疲労破壊: ウォーターハンマー現象が繰り返されると、材料疲労が発生し、バルブの寿命が短くなる可能性があります。

緩和策

真鍮製逆止弁を使用するシステムにおけるウォーターハンマー効果を軽減するには、さまざまな戦略を採用できます。

1. ゆっくりと閉まるバルブ: バネ仕掛けやクッションによる閉止設計など、ゆっくりと閉まる機構を備えた逆止弁を使用すると、閉まる速度が遅くなり、圧力サージを最小限に抑えることができます。

2. サージタンクとエアチャンバー:​​ 逆止弁の近くにサージタンクまたはエアチャンバーを設置すると、衝撃波を吸収し、圧力スパイクを抑えることができます。

3. 圧力リリーフバルブ: 圧力リリーフバルブは過剰な圧力を解放し、圧力が損傷レベルに達するのを防ぎます。

4. 適切なシステム設計: システムが適切なパイプ サイズ、流速、および圧力定格で設計されていることを確認すると、ウォーター ハンマーの可能性と重大度を軽減できます。

5. 定期的なメンテナンス: 逆止弁を含むシステムの定期的な検査とメンテナンスは、深刻なウォーター ハンマー現象が発生する前に潜在的な問題を特定し、対処するのに役立ちます。

ケーススタディとアプリケーション

実際のアプリケーションとケーススタディを検討することで、真鍮製逆止弁におけるウォーターハンマーの軽減策の有効性についての実践的な洞察が得られます。

1. 都市給水システム: 都市給水システムでは、ウォーター ハンマーを軽減しインフラを保護するために、ゆっくりと閉まる逆止弁と空気室がうまく導入されています。

2. 産業用流体システム: 産業用システムでは、多くの場合、圧力リリーフ バルブとサージ タンクを組み合わせてウォーター ハンマーを管理し、真鍮製逆止弁やその他のコンポーネントの寿命を確保します。

3. 住宅の配管: 住宅の配管では、ウォーターハンマー防止装置と適切なサイズのパイプの使用が、騒音を最小限に抑え、ウォーターハンマーによる損傷を防ぐのに効果的であることが証明されています。

結論

ウォーターハンマー効果は、流体システム、特に真鍮製逆止弁を使用する流体システムの信頼性と耐久性に重大な課題を引き起こします。ウォーターハンマーの原因と影響を理解することで、エンジニアは効果的な軽減措置を講じてシステムコンポーネントを保護し、スムーズな動作を確保できます。ゆっくりと閉まるバルブ、サージタンク、圧力リリーフバルブ、および適切なシステム設計は、ウォーターハンマーを管理するための重要な戦略です。定期的なメンテナンスと検査によりシステムの回復力がさらに強化され、高額な修理やダウンタイムが防止されます。これらの対策により、ウォーターハンマーの悪影響を最小限に抑えることができ、真鍮製逆止弁とそれらが使用する流体システムの長期的な性能と安全性が保証されます。
